01實驗目的

以PVA為表層，PDMS 為下層構建?種具有水響應性表面的 PVA/PDMS 雙層復合膜結構。通過兩步旋涂法在基底上制備PVA/PDMS雙層膜。?先旋涂PDMS層并加熱固化，然后旋涂PVA與光敏劑苯甲酸鈉（NaB，?于引發紫外交聯反應）的混合溶液，并進行紫外交聯。

02實驗步驟

STEP1

PDMS層的制備：以PVA為表層，PDMS 為下層構建?種具有水響應性表面的 PVA/PDMS 雙層復合膜結構。通過兩步旋涂法在基底上制備PVA/PDMS雙層膜。?先旋涂PDMS層并加熱固化，然后旋涂PVA與光敏劑苯甲酸鈉（NaB，?于引發紫外交聯反應）的混合溶液，并進行紫外交聯。

STEP2

PDMS表面的改性：第一步制備得到的PDMS表面具有疏水性,而PVA是一種親水性聚合物，為了增強PDMS-PVA 層間的粘附性，在旋涂PVA 層前首先通過氧氣等離子體清洗和活化PDMS表面(處理時間 45s，等離子體發生器頻率 13.56Hz，功率 30W)。氧等離子體處理生成的大量氧自由基可以增強PDMS表面的親水性，使 PVA 溶液更容易鋪展在 PDMS 表面，并提高二者界面的親和性。

STEP3

PVA層的制備：首先將PVA與NaB按94:6的質量比溶于80°C的去離子水配置成濃度為150mg/mL的混合溶液；然后將混合溶液滴加在經過氧等離子體處理的PDMS表面，在1000rpm下旋涂60s成膜后，將樣品在60C下加熱1h烘干水分。

STEP4

PVA層的制備：將充分干燥的PVA/PDMS復合薄膜用紫外交聯儀(紫外波長 254nm,能量密度~5mW/cm2)交聯2h,得到復合薄膜樣品PVA150-6/PDMS50。紫外交聯過程中，需要在交聯儀腔體內放置無水氯化鈣以保持較低的環境濕度。

03實驗結果

PVA的紫外交聯

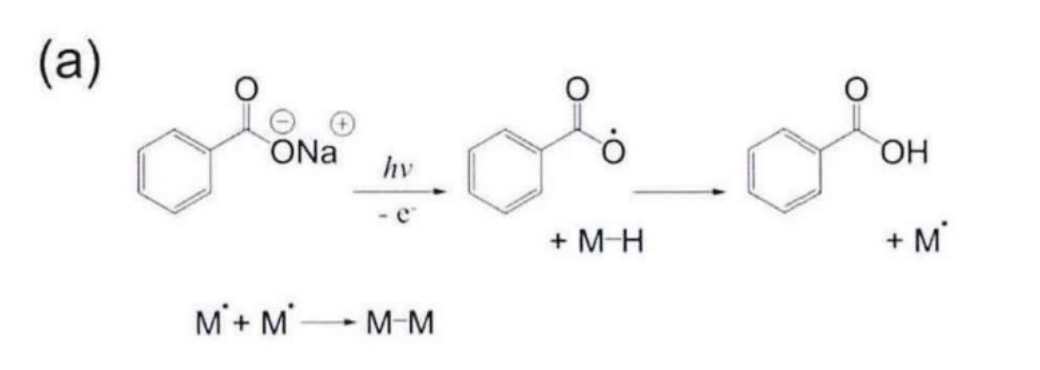

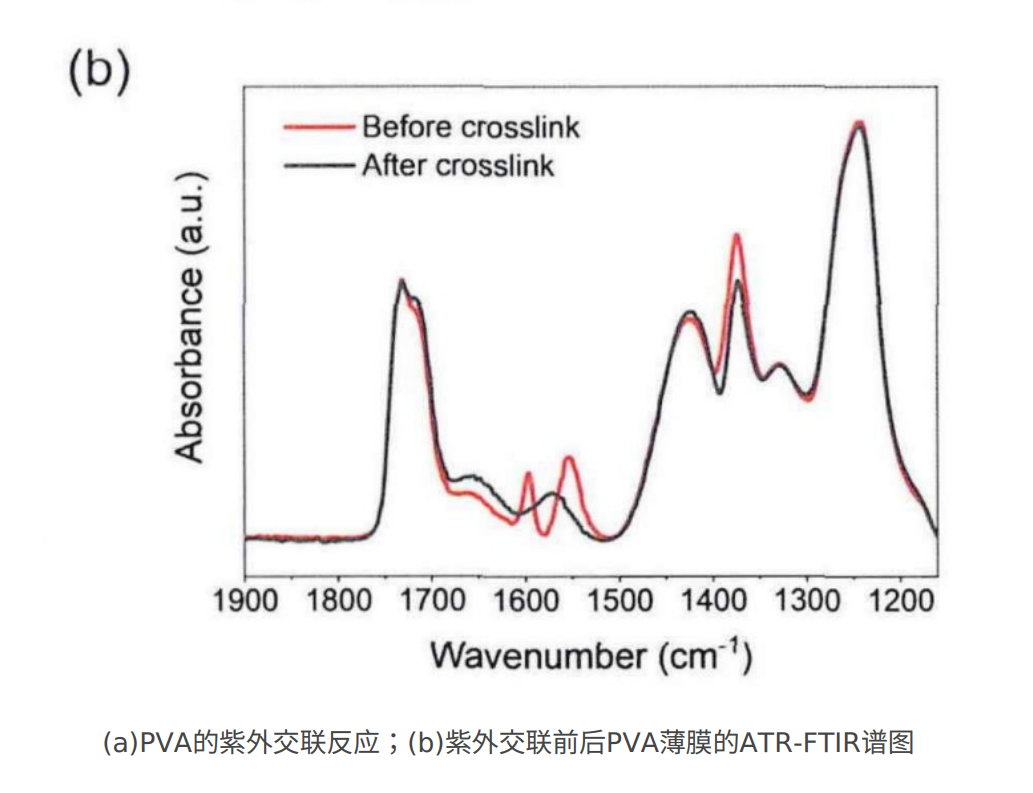

聚合物在光子的輻照下可以發生交聯，它與光引發聚合相似，是一種自由基反應。PVA在紫外光下的交聯反應由光敏劑 NaB 間接引發。如圖a，NaB首先吸收 254nm的紫外光形成自由基，形成的自由基奪取PVA鏈(M)上的叔氫原子，生成鏈自由基(M·，最后鏈自由基發生偶合形成新的連接鍵。PVA 在紫外交聯后由線型分子變?yōu)椴蝗?、不熔的網絡結構，它在交聯前后組成結構的變化難以直接表征。因此,交聯反應的程度通過光敏劑的消耗來確定。圖b為交聯前后PVA薄膜的ATR-FTIR譜圖(NaB的含量為6wt%)，交聯前的譜圖中，薄膜在1597cm-1和1553 cm-1處存在特征吸收峰，分別對應 NaB 苯環上的C=C伸縮振動和羧酸根的不對稱伸縮振動:紫外交聯后，上述兩處NaB的特征吸收峰完全消失，證明光敏劑在交聯過程中已經完全消耗。

04紫外交聯儀

SCIENTZ03-II-PRO

新芝生物 SCIENTZ03系列紫外交聯儀 是一種多用途的254nm紫外輻射系統，主要用于將核酸交聯固定于膜上。使用本儀器可在30-60秒之內將核酸固定于雜交膜上， 且雜交信號比傳統烘烤法提高5-10倍。另外，該儀器還可用于瓊脂糖凝膠中DNA的切割、RecA突變篩選、嘧啶二聚體產生的部分限制性內切酶消化、UV滅菌消除PCR污染等。紫外交聯儀中配置一種紫外能量程序（Joules/cm2），即其中的時間積分儀連續監測紫外光的照射。紫外交聯儀當能量吸收值達到設定值時，紫外交聯儀照射將自動停止。
